Fluxograma (Editor Gráfico)

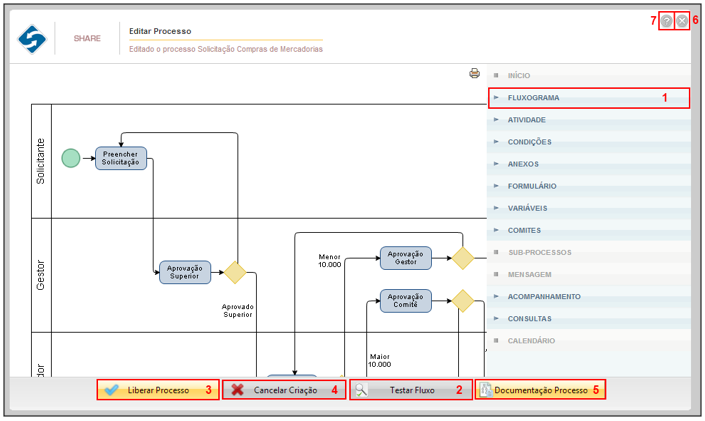

O editor gráfico é uma ferramenta que o SmartShare dispõe ao administrador, para realizar a construção de fluxos (Fluxograma) de todo processo que foi mapeado, tornando um processo outrora manual em um processo automatizado. Após confirmação do correto preenchimento da tela Novo Processo, o administrador será direcionado para a tela Editar Processo, onde o mesmo deverá clicar no menu Fluxograma localizado do lado direito do painel, como mostrado na figura abaixo o passo 1.

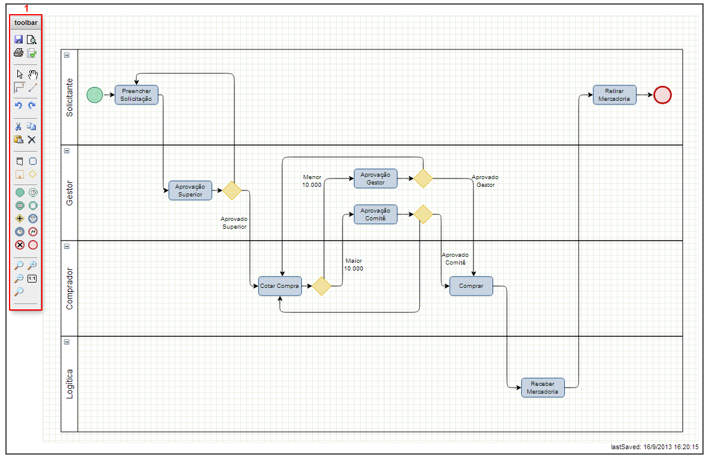

Ao clicar em Fluxograma, será apresentada ao administrador a tela de modelagem, como mostrado na figura abaixo (Figura abaixo). Nesta tela, o administrador encontrará uma barra lateral com os menus de ferramenta para a construção do fluxo (Figura acima, passo 1), e no centro da tela haverá um plano onde o mesmo deverá arrastar as ferramentas que deseja no fluxograma.

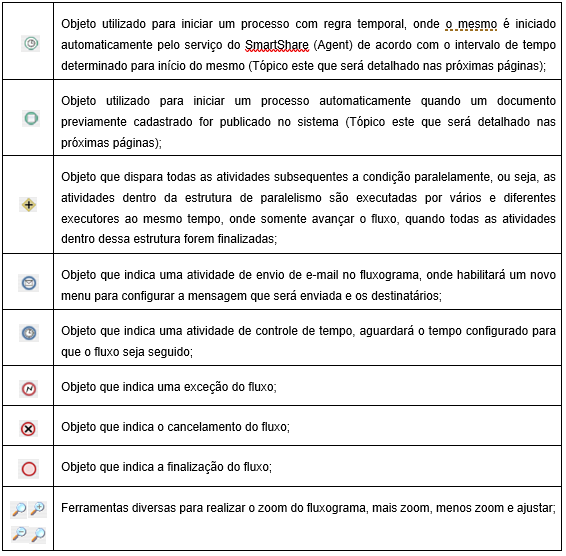

Segue abaixo, o detalhamento das funcionalidades de cada ferramenta disposta no menu do fluxograma:

Importante ressaltar que é necessário que todas as atividades incluídas no formulário tenham uma conexão, ou seja, tenham um fim. Não é possível salvar um fluxo sem esta configuração e também não será possível acessar as configurações das atividades.

Para obter mais informações sobre a construção do processo, leia Apêndice IV: Fluxo Exemplo.
